眾所周知，激光電源是激光焊接機主要的部件之一，它的參數和性能是激光焊接機性能的直接體現。那么，作為模具激光焊機老大的通發激光使用的是什么樣的電源呢？

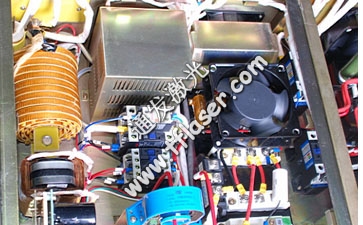

通發激光模具焊機采用脈沖激光電源系統，它的原理是；充電回路采用L-C諧振充電，儲能采用電容-電感儲能網絡(luò )對燈供電，控制電路以單片微處理器為核心，可調節電源的輸出能量與重復頻率；系統具有多重聯動保護，保證在非正常情況下緊急斷掉主電源。

該電源電路由以下幾部分組成：

主回路：包括充電電路、儲能電路、放電電路。

控制電路：包括電氣控制電路、微機控制電路及各種保護電路。

整流電路：將交流220V或380V通過整流橋轉換為脈動直流，為儲能系統提供電源。

充電電路：充電電路由橋式整流系統組成，此種充電方式可提高電路的利用率。

放電回路：放電回路由IGBT及驅動，保護電路組成，放電由數控系統按用戶設定參數關斷。

預燃電路：由升壓變壓器、整流器、濾波器、高壓包等組成。

電路通過控制系統的指令合上預燃開關，高壓包次級即或產生1.5萬-2萬伏高壓加于氙燈上；預燃成功，即通過氙燈建立了一個獨立的電流回路。此時電流回路反饋信號給控制系統，預燃開關斷開。

此外，該模具激光焊機電源還有裝有預燃保護電路和水機流量聯鎖保護電路，大大提高了焊機的安全性。
